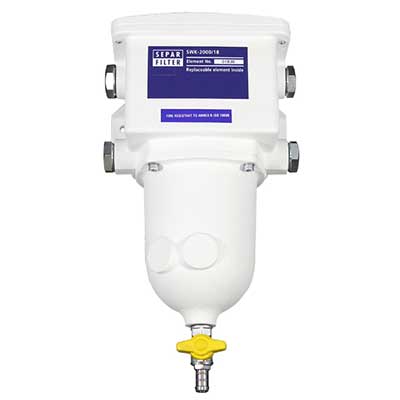

В 1992 году фирма Willibrord Losing Filter-Techik разработала новую серию фильтров Сепар под названием "топливные фильтры СЕПАР 2000", которая стала эффективной системой сепарации воды и частиц грязи для топлива. Наличие в топливе воды и грязи является причиной повышенного износа топливных насосов, инжекторов, форсунок, что снижает надежность работы этих механизмов, и приводит к существенным затратам на их ремонт.

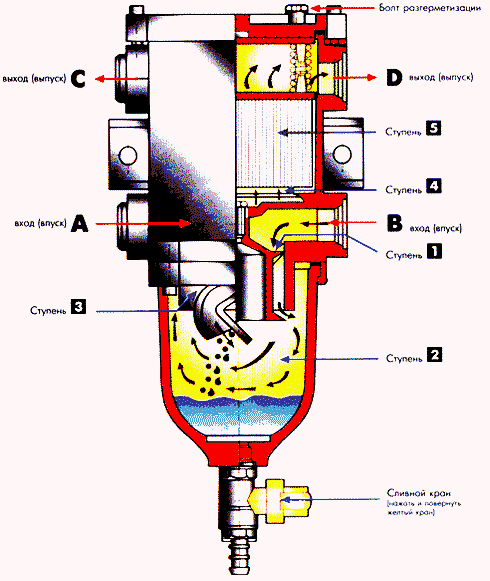

Принцип работы СЕПАР 2000
В СЕПАРЕ 2000 процесс сепарации и фильтрации основан на уникальном запатентованном методе, лежащем в основе всех фильтров данной серии. Их основной отличительной чертой является минимальные размеры фильтра при достаточно высокой эффективной пропускной способности.
СЕПАР 2000 устанавливается во всасывающей магистрали топливной системы, между топливным баком и основным топливным насосом двигателя.
Для удобства подключения предусмотрено два впускных отверстия для топлива - А или В, они находятся с разных сторон сепаратора. Не используемое отверстие закрывается заглушкой.
Ступень 1
Пройдя впускное отверстие сепаратора, топливо попадает на систему внутренних направляющих лопастей, которые придают ему вращение.
Ступень 2
После попадания в колбу, топливо в силу своего вращения создает эффект центрифуги. Это приводит к тому, что капли воды и частицы грязи величиной 30 микрон и более за счет центробежной силы прижимаются к стенкам колбы и затем стекают на ее дно.
Ступень 3
На этой стадии очистки топливо проходит через еще одну систему лопастей, расположенную на "внешней" части металлического корпуса внутри колбы. Различная длина лопастей "наружной" и "внутренней" систем, а также резкое изменение направления потока топлива в двух плоскостях позволяет достичь эффекта, при котором более мелкие, чем на второй ступени капли воды и частицы грязи оседают на лопастях. По мере накопления грязи и воды на лопастях, они образуют комки, и когда их суммарный вес достигает определенной величины, они скатываются на дно сепаратора. Уже на этой ступени очистки можно говорить о том, что все основные примеси от топлива отделены.
Ступень 4
Непосредственно под фильтроэлементом, после прохождения лопастей, топливо попадает в просторную камеру, за счет чего снижается скорость потока. Топливо резко теряет скорость, в результате чего еще более мелкие частицы оседают на внутренних стенках корпуса и по мере формирования крупных комков сползают в колбу.
В результате описанного выше процесса первичной сепарации, большая часть капель воды и частиц грязи уже отделена от топлива и находится на дне колбы. Таким образом, в сам фильтроэлемент сепаратора попадает лишь незначительное количество примесей, что существенно повышает срок службы элемента.
Ступень 5
Последняя стадия - сепарации топлива от оставшихся в нем примесей - осуществляется сменяемым фильтроэлементов. Элементы производятся из специальной бумаги, не пропускающей воду. Может устанавливаться бумага различной пористости (степени очистки).
Очищенное топливо вытекает из сепаратора через выпускные отверстия С и D (не используемое отверстие закрывается заглушкой).
Основные характеристики
1. Семейство сепараторов SEPAR 2000 включает в себя модели фильтров, рассчитанные на различную пропускную способность (скорость протекания топлива) от 1 до 260 литров в минуту. Таким образом, наши сепараторы могут устанавливаться на двигатели мощностью от 5 до 10000 кВт;
2. Малые габариты, различные варианты подключения (по два впускных и выпускных отверстия), простота установки;
3. Высокая степень очистки от содержащейся в топливе воды (проведенный RTUV тест показал полное отсутствие воды в отфильтрованном топливе);
4. Благодаря возможности периодической промывки сепаратора увеличен срок службы сменного элемента;
5. СЕПАР 2000 защищает топливный насос и форсунки/жиклеры, а также клапаны и поршни;
6. СЕПАР 2000 отличается простотой в обслуживании.
Применение SEPAR 2000
1. Автомобили грузовики, автобусы, автокраны, муниципальная техника и т.д.;
2. Строительные машины и оборудование, компрессорные установки, сельскохозяйственные машины, погрузчики и т.д.;
3. Судовые силовые установки;
4. Стационарные установки - генераторы, сварочные и насосные агрегаты;
5. Горнодобывающее и шахтное оборудование;
6. Специальные версии сепараторов для нестандартных примесей.
